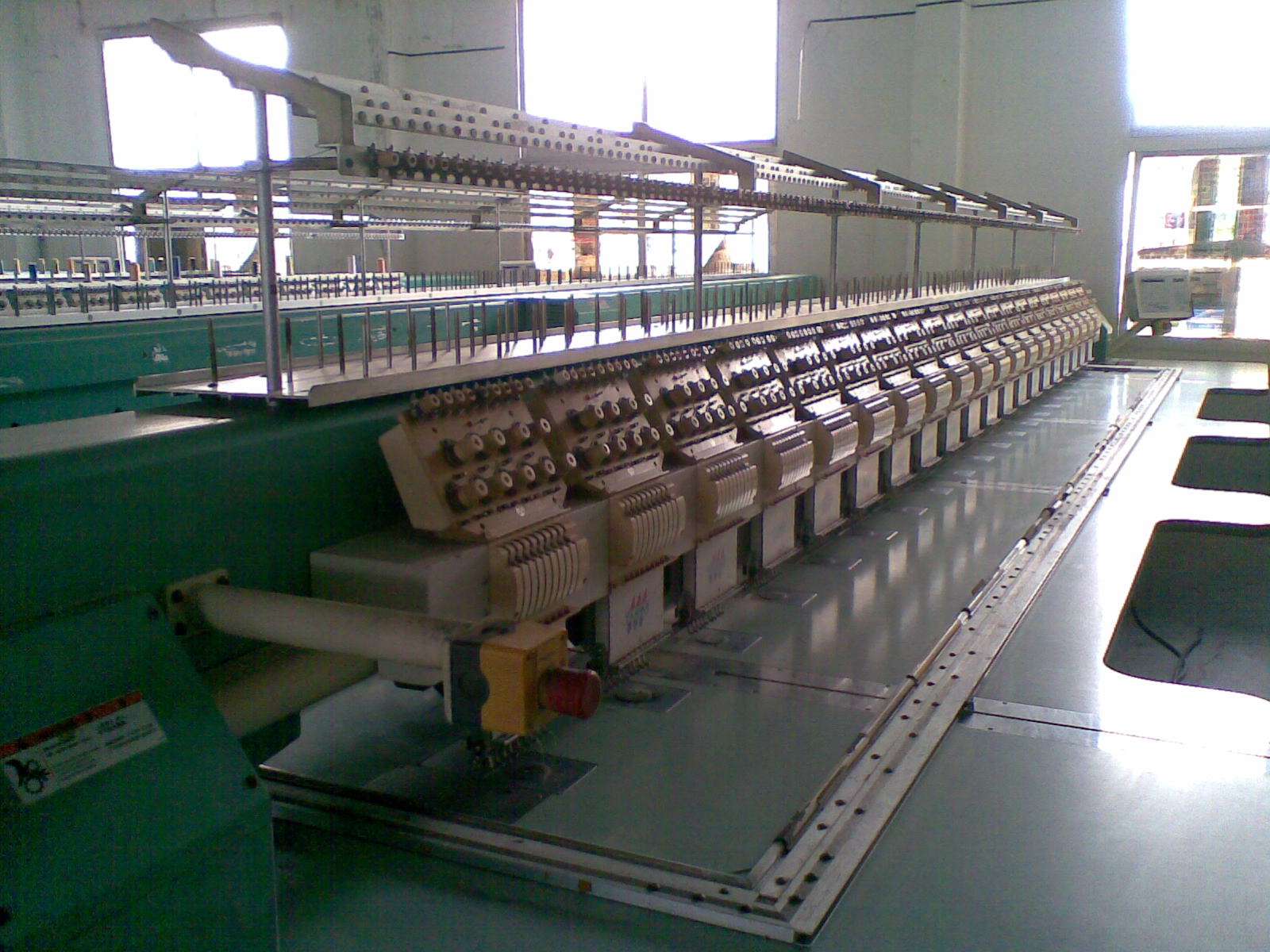

麗繡坊今天給大家介紹一下繡花機的機械、電器原理。

先用刺繡CAD軟件如常用的田島或富怡繡花軟件制版，生成樣版后，將載有刺繡程序及花樣的盤片先后分別放入電腦磁盤驅動器中，在程序控制下，電腦將花樣坐標值換成與繃框X、Y方向位移量量相當之電信號，送到X、Y、Z單片機系統進行電機 升降速處理后，輸出三相六拍號，線電機的功放箱進行功率放大，紅色支X、Y步進電機，帶 動繃框完成X、Y間的進給運動；同時驅動Z步進電機，帶動機針作上下運動，從而使刺繡連 續地進行下去。

Z步進電機通過同步齒形帶等驅動機頭傳動機構旋轉，機頭的特定機構使引線機構和機針帶頭著面線作出、下運動，穿刺面料；鉤線機構中的旋梭旋轉，使面線繞過藏有底線梭殼；挑線機構運動，輸送面線，收緊線跡，準備下一個線跡的面線線段。X、Y步進電機通過同步齒形帶等機構帶動綢框和面料作平面運動。將面料上每個待繡線跡點送往機針刺繡，機針上下運動的速度與繃框移動的方向、移動量以及移動速度的協調配合運動，使面線和底線絞合，在面料上作出雙線鎖式線跡。當刺繡連續地進行下去，完成花樣的電腦刺繡。
