麗繡坊以前給大家介紹過很多次亮片繡了，今天，再給大家詳細的介紹一下亮片繡的的電腦刺繡方法。

亮片繡基本概念和要求

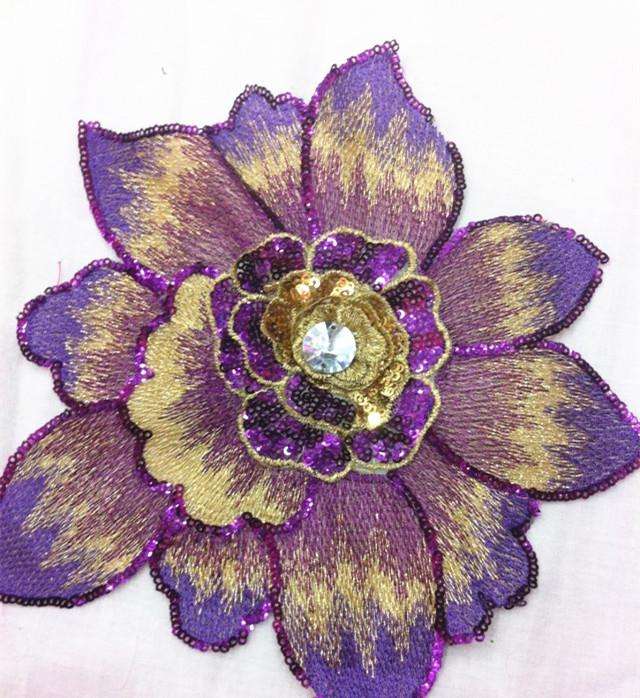

亮片繡由若干亮片和針跡構成，亮片選用質地較硬，表面平整，光潔度高的材料，配合不同顏色，尺寸和形狀，使繡品獨具效果。

通常下亮片的過程是：亮片裝置（分配器）沿指定方向?qū)⒁粋€(gè)亮片放置在織物上，同時繡針在亮片中心位置刺入織物以將亮片位置固定，再以此為中心沿亮片外緣來回刺上幾針以將亮片包住，使其緊貼在織物上。

可見亮片分配器和繡針是同時運動并配合繡框移動完成下亮片動作的，為保證較高的刺繡質量，既要避免在送片過程中分配器與繡線碰撞導致飛片、斷線，以及在刺繡過程中避免繡針刺在亮片上，又要在滿足亮片分布形狀要求的前提下，規劃刺繡順序以減少不必要的針跡。

為達此目的，打版師打版時需要十分細致，效率很低，改帶時更是需要逐針修改甚至重新輸入，即使如此，在大量重復輸入亮片的過程中，仍很難避免錯誤，保證亮片打法的精確和一致。

為解決此問題，圖藝系統在常規手工亮片打法的基礎上，增加了自動亮片打法，大幅度提高了打亮片版帶和改亮片版帶的效率，并保證亮片版帶的精確和亮片針法的一致，以下介紹圖藝系統中亮片打版的功能。

設置與亮片功能關聯的選項

無論是手工亮片打法，還是自動亮片打法，在打版前都要設置與亮片功能關聯的選項。

與這些選項有關的系統界面控件及其激活過程包括：機器工具列；通過菜單“設置”-》“選項”激活“選項”屬性頁，再選擇“一般選項”或“輸入/輸出”頁面；通過菜單“設置”-》“顯示顏色” 激活“顯示顏色”對話框；通過鼠標右鍵單擊功能碼工具列上的“插入開亮片碼”或“插入開亮片碼（2）”兩個按扭激活“自動亮片”屬性頁，再選擇“自動亮片”或“亮片”頁面。

在機器工具列中，選擇支持亮片功能的繡花機花版數據格式，包括：田島（*.DST）,ZSK（*.DSZ）,或飛梭機數據格式，包括：蘇拉（*.PAT），考曼利奧（*.F1），韓國Micro（*.MIC，*.MIG）,只有在這些數據格式中，亮片功能才是可以用的，否則將系統不允許輸入亮片，并在出碟時放棄亮片功能碼。

目前系統中支持的亮片功能碼有兩種：亮片，亮片2，它們可以有不同的顏色和尺寸，可以在“一般選項”頁面中設置尺寸，在“顯示顏色”對話框中設置顏色，也可以在 “亮片”頁面中同時設定顏色和尺寸，目前亮片的形狀都限制為環狀，可以設定環的內直徑和外直徑，在圖藝系統中任何顯示狀態下，都會按設定的亮片顏色和尺寸顯示真實尺寸亮片幾何圖形，在普通線框顯示狀態下，圖形將是空心的，輪廓線的顏色與亮片顏色相同，為方便檢測錯誤，可以切換到模擬打版狀態，這時圖形會填充成亮片顏色，而輪廓線采用功能碼的顏色顯示，以方便在疊片時觀測亮片的邊緣。

同時支持亮片，亮片（2）兩種亮片功能碼的花版數據格式即具備雙亮片功能，只支持亮片一種亮片功能碼的花版數據格式即具備單亮片功能。

田島（*.DST）格式支持兩種亮片模式：標準和模式1，標準模式只有單亮片功能，模式1有雙亮片功能，標準模式在所有支持田島（*.DST）格式亮片功能的繡花機上都可以使用，而模式1只有部分繡花機支持，如裝富怡亮片繡電控的繡花機，因此在出碟前一定要根據使用的繡花機類型，在“輸入/輸出”頁面中選擇田島（*.DST）格式中的亮片功能碼模式，如同時選擇自動輸入，則可以間化讀碟的過程，在讀入田島（*.DST）格式花版時自動識別亮片功能碼模式。

蘇拉（*.PAT）格式也支持雙亮片功能。

除田島（*.DST）亮片模式1和蘇拉（*.PAT）兩種格式支持雙亮片功能外，其它亮片格式只能支持單亮片功能，對只支持單亮片功能的數據格式，如果打版時，輸入了亮片（2）功能碼，出碟時系統自動將它轉化為亮片功能碼，此時一定要特別注意兩種亮片的幾何尺寸的差異情況，以避免轉化后亮片的包線錯誤。

輸入輸出蘇拉（*.PAT）格式亮片碼時有兩種模式：模式0（Epoca）、模式1（XPE），這是為兩種不同類型的蘇拉飛梭機輸出的亮片碼，系統在讀入花版時，同樣會根據設定模式識別亮片碼，如與輸出時設定不同，讀出的花版將存在錯誤。

雖然標準田島（*.DST）格式只有單亮片功能，但通常在繡花機上通過將亮片設定到不同的繡針，以實現雙亮片功能，當然這樣增加了額外的工作，而且在打版時還需要在變換兩種亮片前插入換色或停針信號，使在繡花機上找到需要設定的位置，對于很多別的打版系統甚至不能按真實尺寸顯示兩種不同的亮片，使雙亮片打版很難準確。

為精確定位亮片，輸入亮片針法前，可以將鼠標光標設定成需要輸入亮片的形狀和尺寸，在“一般選項”頁面中，可以將光標設定為指定半徑的圓，其半徑和亮片的外半徑相同。

功能碼工具列中有3個與亮片有關的按扭：“插入開亮片碼”，“插入關亮片碼”和“插入開亮片碼（2）”，其中“插入關亮片碼”按扭恒為常態彈出狀態，鼠標點擊一下在花版當前針位處插入一個關亮片碼，而“插入開亮片碼”和“插入開亮片碼（2）”兩個按扭狀態與輸入亮片功能碼的方式有關，打版時，有兩種輸入亮片功能碼的方式，由“自動亮片”屬性頁中的選項“允許設置亮片開關”設定，如未選此選項，2個開亮片按扭將全部為常態彈出狀態，此為在當前針位處插入一個亮片功能碼方式：將當前針位運行到需要加亮片功能碼的位置，點擊“插入開亮片碼”按扭，即插入一個亮片功能碼，點擊“插入開亮片碼（2）”按扭，即插入一個亮片（2）功能碼；如選擇此選項，“插入開亮片碼”和“插入開亮片碼（2）”兩個按扭將常態為彈出或按下狀態，此為連續加亮片功能碼的方式，用戶在輸入針法時，若按扭“插入開亮片碼”為按下狀態，則在所有產生的針位處自動插入開亮片碼，若按扭“插入開亮片碼（2）”為按下狀態，則在所有產生的針位處自動插入開亮片碼（2），“插入開亮片碼”和“插入開亮片碼（2）”兩個按扭同時只能有一個是按下狀態。

通常繡花機和飛梭機在下亮片時要自動調整為較低速度狀態，因此打版時，一旦結束下亮片狀態，應主動插入關亮片碼，以使刺繡機收回亮片裝置，提高到正常的刺繡速度，如果未插入關亮片碼，系統在出碟時會檢測亮片碼后是否有較多無亮片的針跡，若有，則會自動加上關亮片碼。

對于蘇拉（*.PAT），可以在“輸入/輸出”頁面中設置蘇拉飛梭機在下亮片時的低速PS值，以適應機器的生產。

手工亮片打法

可以選擇兩種輸入亮片功能碼的方式中的任一種，手動亮片打法可以完成和創建任何一種亮片針法。

若未選擇“自動亮片”頁面中“允許設置亮片開關”選項，則需要逐個插入亮片功能碼，可以在用單針和手動單針輸入完整的針跡后逐個插入亮片功能碼，也可以部分輸入針跡與逐個插入亮片功能碼交替進行，若選擇“允許設置亮片開關”選項，可以在用單針和手動單針輸入完整的針跡后逐個插入亮片功能碼，這樣可以較好的控制亮片的間隔。

在輸入針跡時，要嚴格控制下亮片針位的位置，針步和角度，下亮片的位置必須避免被其它針位刺中，針步則控制亮片間的間隔，角度則是避免在送片過程中分配器與繡線碰撞導致飛片、斷線，而亮片的包線則是在插入亮片碼后用手動單針或在針位編輯工具中逐個插入針跡實現，包線要求完成針法所需的形狀，通常是呈某種對稱，針跡長度一致，如三線星形即是“奔馳”標志，但手工輸入是很難嚴格實現這些要求的，而且非常煩瑣，極易出錯的，通常很難一次輸入成功，需要用針位編輯工具多次調整，這導致改版時只能通過針位編輯工具逐針調整實現，效率非常低下。

手工亮片打法必須要特別注意下亮片時的針跡角度，在完成一個版帶后，要仔細檢測，糾正那些角度錯誤的針跡，并在連續下亮片時，盡可能優化針跡的順序，以減少不必要的重復針跡。

自動亮片打法

由于亮片打法、針法、要求有一定的規律，因此可以通過軟件實現自動亮片針法，可以非常理想的實現各種亮片效果，使亮片打版高效、精確、準確，用自動亮片打法完成的花版極易編輯、修改，以利于重復使用。

在開始自動亮片打版前，需要在“自動亮片”頁面中選中“允許設置亮片開關”選項，再將“模式”設為自動，其它參數的含義如下：

（a）“模式”：實際上是包線的模式，也即亮片針法，可選擇“三線星形”、“二線吊環”、“二線疊片”、“四線疊片”和“立體針”。

（b）“外部間隔”是亮片包線多出亮片外圓的長度，單位是mm；

（c）如果選擇“偏移內孔半徑”，則在計算包線針跡時“外部間隔”將加上亮片內孔半徑，這樣可以有效避免亮片裝置在送片時由于慣性導致送過，可能導致包線的外側針位刺中亮片；

（d）“間距”是指亮片之間的間隔，系統根據輸入的單針或自動單針的針步確定亮片位置，如選擇“自動”，系統在計算亮片位置時，將亮片間距過小的針位刪除，保證亮片之間的間距準確，但如選擇“針步”，系統將確保亮片間距正好是輸入針法的針步，但不能保證亮片間距是準確的，輸入完畢后必須適當調整針步以確保亮片間距準確，如選擇單針輸入，還可以通過合理選擇“分割類型”以更好的控制亮片間隔，如選擇“等距分”，則生成的亮片間隔和設定的單針針步（必須大于小針步）非常一致；

對于“三線星形”、“立體針”和“二線吊環”針法，自動亮片之間“間距”小值=亮片直徑+“外部間隔”，若同時選擇“偏移內孔半徑”，“間距”小值=亮片直徑+“外部間隔”+亮片內孔半徑。

對于“二線疊片”、“四線疊片”針法，自動亮片之間“間距”小值=亮片外環半徑+“外部間隔”，若同時選擇“偏移內孔半徑”，“間距”小值=亮片外環半徑+“外部間隔”+亮片內孔半徑。

（e）“側向”是控制亮片包線姿態的，這只有在未選擇“下亮片時包線針跡D2與送片方向D1的夾角”選項時有效，對于“三線星形”針法，選擇“左側”，生成的星形包線的頂線將在輸入曲線的左側，選擇“右側”，則頂線將在輸入曲線的右側，對于“二線吊環”則決定吊環在輸入曲線的上方和下方，對其它亮片“模式”無效；

（f）“立體針”的“內直徑”指包線內部包絡線形成一個圓的內直徑，“內直徑”越小，包線內部越接近亮片中心，“密度”是指包線外部針位間距，密度值越小，包線越密集，立體效果越明顯；

（g）“亮片裝置（分配器）”有兩個參數：“送片方向D1與+X間的順時針角度”，這對不同的繡花機都不同，目前未區分雙亮片時的差別，如有差別，必須在輸入和修改前改動這個角度；可選項“下亮片時包線針跡D2與送片方向D1的夾角”，角度的范圍必須大于等于90度，小于等于180度，可以任意設定這個范圍內的一個值，如選擇該選項，則下亮片時的針跡角度固定成設定值，除“二線吊環”針法外，通?？梢圆贿x此選項，系統在計算時將保證這個夾角在90度到180度之間，具體值會根據情況調整，以使連續亮片的包線少，亮片之間的針跡短。

選擇完“自動亮片”屬性頁按確定退出后，系統自動進入輸入單針狀態，如果是按“插入開亮片碼”按扭激活的，則“插入開亮片碼”按扭處于按下狀態，接下去將自動插入開亮片功能碼，如是按“插入開亮片碼（2）”按扭激活的，則“插入開亮片碼（2）”按扭處于按下狀態，接下去將自動插入開亮片功能碼（2），在正式輸入針法前，還可以按常規辦法改變輸入針法的針法參數，特別是單針的“針步”和“分割方式”。

設置完全部輸入?yún)?shù)，即可以輸入曲線，結束后立即產生亮片針法的針跡，如需要修改則用選中工具選中亮片針法對象，可以通過改變“自動亮片”屬性頁中的亮片參數或?qū)ο髮傩皂?yè)中或針法參數屬性列中的針法參數后，按確定自動重新產生針跡和亮片。

此外也可以通過針位編輯工具逐針修改亮片對象針跡，但和普通非紙帶針法對象一樣，在針法對象重新全部產生針跡時，這些修改不被保留。
